Stabilizzazione del nodo terreno-fondazione: consolidamento con micropali precaricati

SYStab si occupa da sempre di consolidamento delle fondazioni con tecnologie innovative. La ricerca di SYStab è volta ad offrire le metodologie meno invasive per risanare edifici esistenti interessati da cedimenti delle fondazioni e dei terreni.

Proprio per le caratteristiche di bassa invasività, i Pali Precaricati SYStab vengono spesso scelti per intervenire anche su edifici storici o di particolare interesse.

In questo caso studio parliamo di un edificio antico, tutelato e di particolare Interesse.

Cedimento differenziale di una porzione dell’edificio: l'intervento di Systab

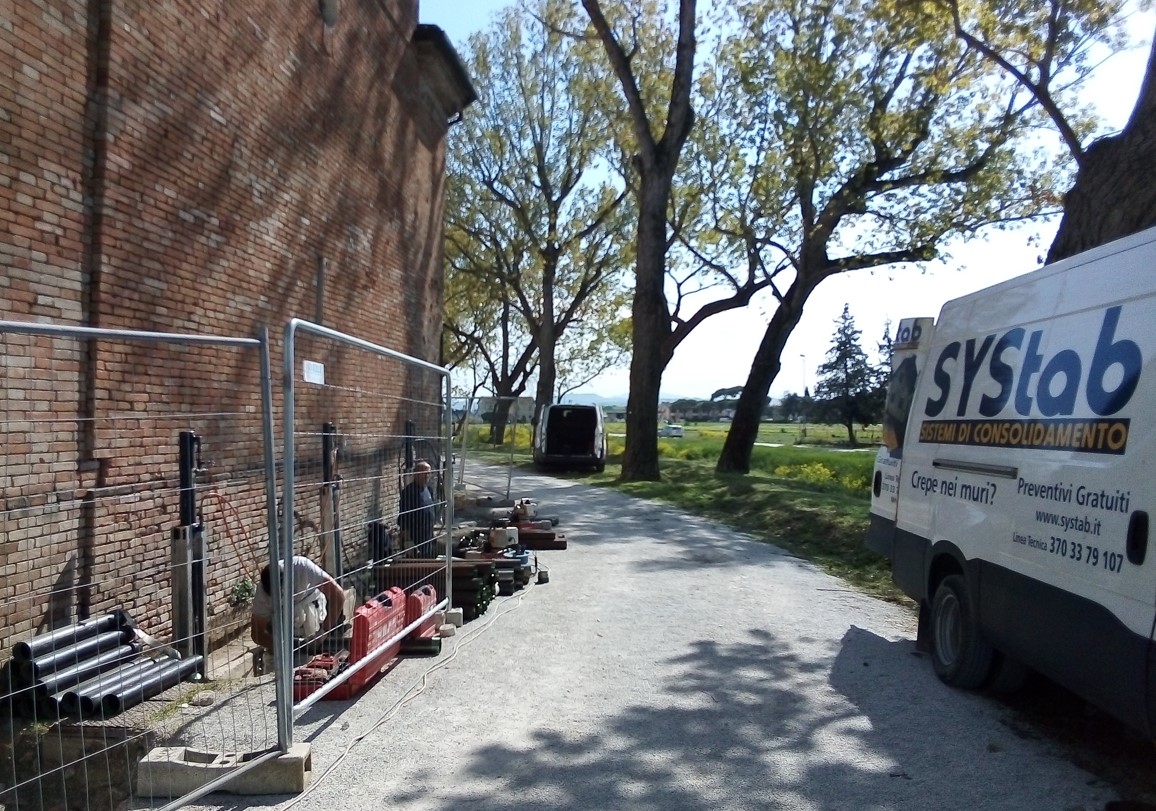

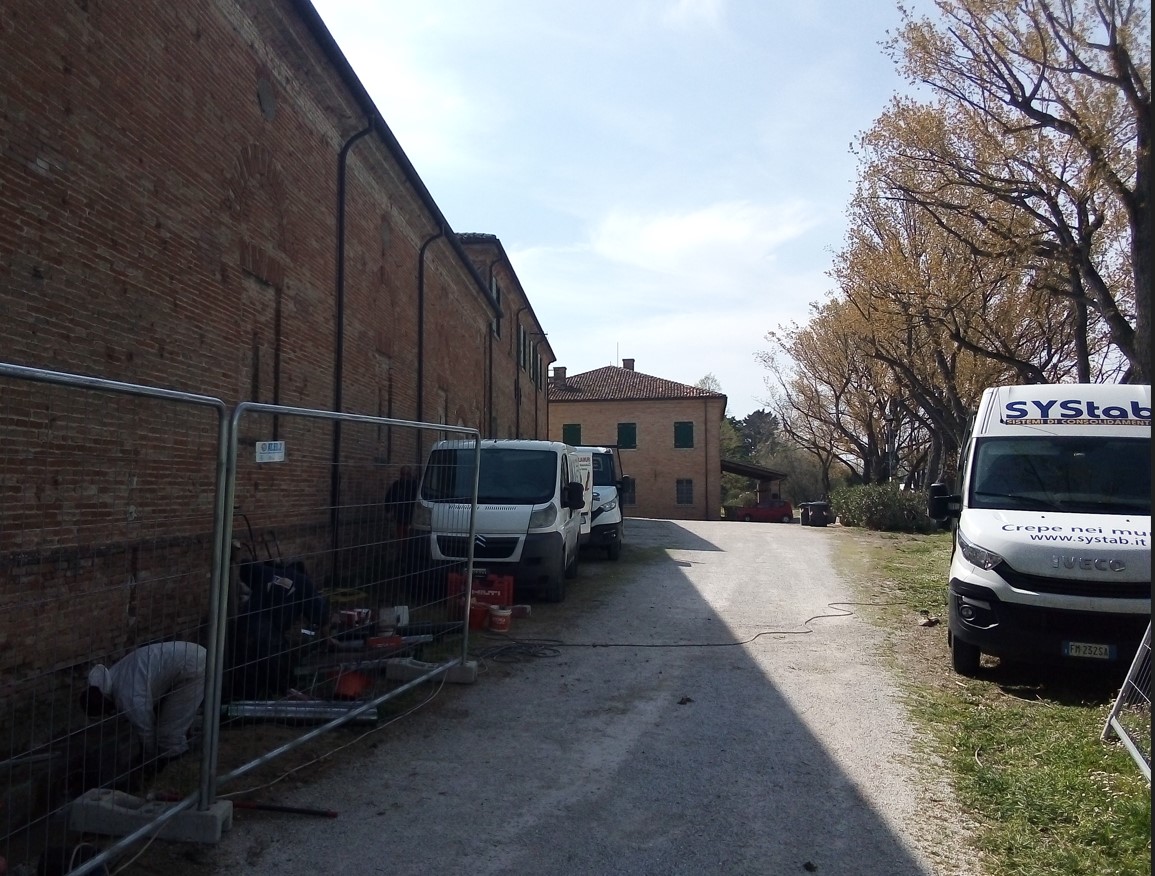

Si tratta del consolidamento dell’ala Nord Ovest di Villa Torlonia, un edificio storico risalente al XXVII – XVIII secolo.

La problematica di cedimento in oggetto è legata ai terreni coesivi organici prevalentemente argillosi che nella zona sono presenti fino a profondità molto elevate. L’errata o assente regimazione delle acque assieme alla presenza di piante ad alto fusto e di stagioni particolarmente secche, ha determinato il cedimento differenziale. Il ritiro per essiccamento dei terreni argillosi ha infatti causato il il cedimento di una porzione di questa antica villa romagnola, con il conseguente danneggiamento delle pareti e la formazione di fessurazioni beanti.

L’ala interessata dal dissesto è stata oggetto, molti anni fa, di un opera di sottofondazione con la realizzazione di un cordolo a T rovescia affiancato alla muratura originaria ma senza grande approfondimento della quota di imposta. Tale opera si è rivelata inefficace proprio perché non ha trasferito i carichi oltre gli orizzonti argillosi interessati dal fenomeno di ritiro e rigonfiamento.

Consolidamento di una porzione di edificio con pali precaricati

I Tecnici incaricati dal Comune di San Mauro Pascoli ha individuato nei micropali la soluzione più idonea per risolvere il problema. In particolare gli Ingegneri e i Tecnici del comune di sono orientati fin da subito sui Pali Precaricati di SYStab, in grado di sfruttare la trave di sottofondazione esistente come collegamento dei nuovi pali, garantendo un intervento molto rapido e meno invasivo delle micropalificazioni tradizionali.

L’intervento si è svolto secondo le seguenti fasi operative:

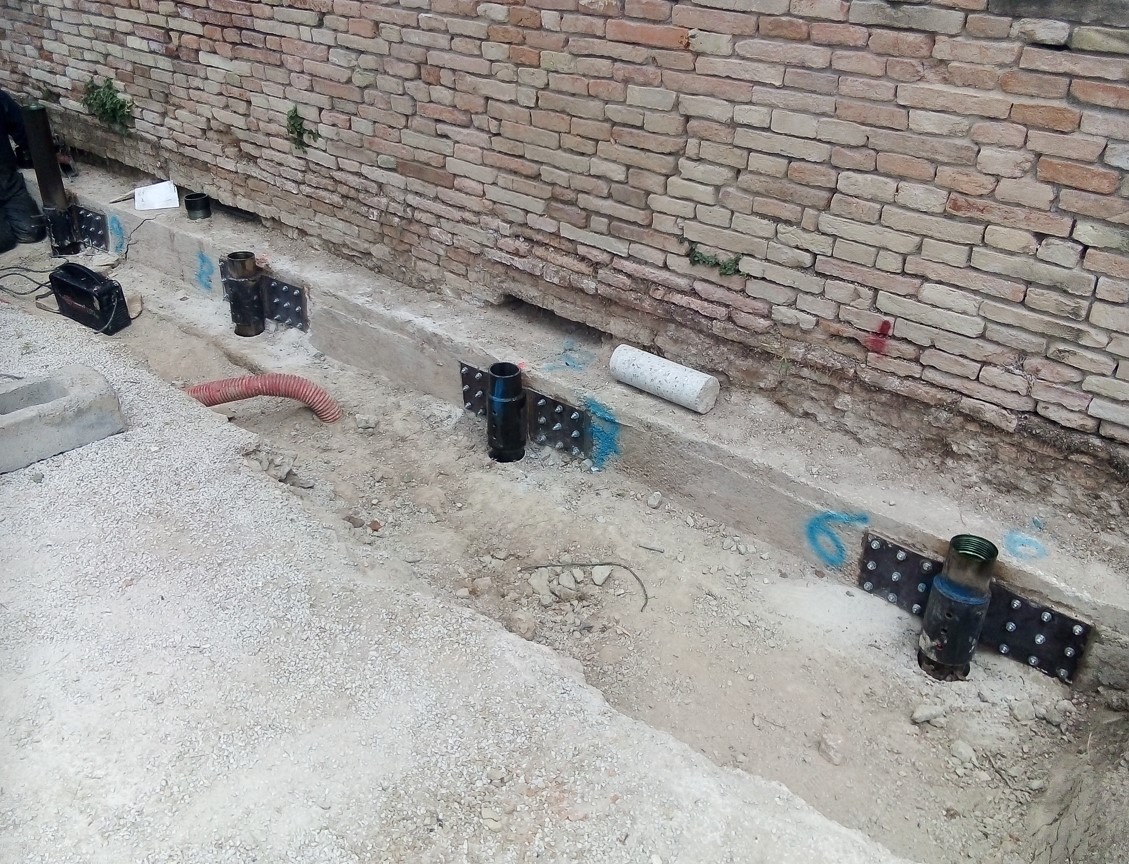

• scavo per accedere all’estradosso della trave di sottofondazione esistente
• carotaggio della trave di fondazione
• fissaggio delle piastre in acciaio dedicate al collegamento palo-struttura
• presso-infissione dei micropali
• monitoraggio continuo delle pressioni di installazione, fino al raggiungimento delle portate calcolate in progetto
• esecuzione di una prova di carico a gradini secondo normativa vigente
• precarico di ogni micropalo con pressioni superiori alle pressioni di esercizio
• fissaggio finale di tutti i pali alle piastre in acciaio mediante bulloni in acciaio ad alta resistenza.

Vantaggi del consolidamento fondale con pali precaricati

Il consolidamento fondazioni con micropali precaricati ha vari vantaggi che lo caratterizzano rispetto alle tradizionali tecniche di palificazione:

• tempi di messa in opera molto rapidi rispetto alle metodologie classiche
• non produce alcun materiale di risulta
• non vengono impiegati normalmente né fanghi né acqua (cantiere asciutto idoneo anche in ambienti stretti e interni)
• non produce alcuna vibrazione dannosa per le sovrastrutture
• la portata di ogni micropalo viene testata in corso d’opera
• precarico per l’annullamento dei cedimenti primari eseguito su ogni micropalo
• possibilità di ottenere sollevamenti e recupero di fuori piombo, se la struttura lo consente (nel caso in esame non vi era questa necessità).

L’opera complessiva che abbiamo descritto è durata solamente 5 giorni ed ha consentito l’infissione di 14 pali diametro 114 mm e lunghezza media raggiunta di 16 metri, compreso carotaggi della fondazione esistente e fissaggio finale dei micropali con piastre dedicate.

La tecnologia impiegata ha consentito di operare rapidamente, con disagi minimi e senza produrre sollecitazioni dannose per la struttura di interesse storico.

Lavoro eseguito da

Committente: Appalto Pubblico

Data: aprile 2022
