PLATINUM PF230-PF225
Moduli fotovoltaici composti da celle di silicio policristallino, per impianti di produzione di energia ad alto rendimento.
Il vettore di celle è incapsulato tra una lastra di vetro temperato e una pellicola multistrato di tedlar bianco. Il sandwitch viene incapsulato sottovuoto ad elevata temperatura tra più strati di EVA in modo da conservare negli anni l'elevata efficienza del modulo. La particolare sezione della cornice garantisce l'elevata resistenza meccanica del telaio, realizzato in alluminio anodizzato. Sul retro è montata la scatola di giunzione con grado di protezione IP65 contenente 3 diodi di bypass.
Il modulo viene fornito con 1 m. di cavo pre assemblato con connettori non invertibili.
I moduli powerfoton serie platinum producono nell'arco dei primi 20 anni un quantitativo di energia in più rispetto alla norma, sufficiente a coprirne il costo iniziale.....IN PRATICA SI RIPAGANO DA SOLI!!
Caratteristiche tecniche
Tipo celle | Silicio policristallino 2bb o 3bb |
Tipo modulo | Vetro e tedlar bianco |

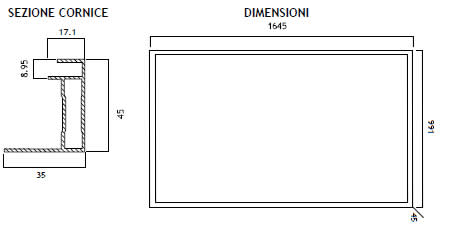

Lunghezza | mm 1645 |
Larghezza | mm 991 |
Spessore | mm 45 |
Peso | kg 21 |
N° di celle in serie | 60 |
Dimensione celle | mm 156x156 |
Spessore vetro | mm 4 |
Cornice | alluminio anodizzato |
Caratteristiche elettriche
Potenza di picco (Wp) |
230W +5%
|
225W +5%
|
Corrente di corto circuito (lsc) [A] |
8,54
|
7,95
|
Tensione a circuito aperto (Voc) [V] |
37,65
|
36,84
|
Tensione al punto di massima potenza (Vmp) [V] |
29,00
|
30,30
|
Corrente al punto di massima potenza (Imp) [A] |
7,93
|
7,44
|
Tensione massima di sistema [V] |
1000V
|
|
Temperatura operativa [°C] |
da -40 a +85 °C
|
|
Variazione termica della corrente di c.c [%/°C] |
0,04 %/°C
|
|
Variazione termica della tensione a vuoto [%/°C] |
-0,32 %/°C
|
|
Efficienza pannello [%] |
15 %
|
Standard test conditions (STC) 1000W/m², AM 1.5, 25°C NOCT 44,5 °C
Garanzie (*)
- 25 anni sulla potenza erogata >97%
- 10 anni sulla potenza erogata >100%
- 12 anni sulla potenza erogata >105%
- 12 anni sui difetti di produzione
(*) Oltre alla garanzia rilasciata dallo stabilimento produttivo, i ns. Moduli godono della copertura di primaria compagnia assicurativa mondiale.
