Senso

Design e flessibilità fotometrica inediti

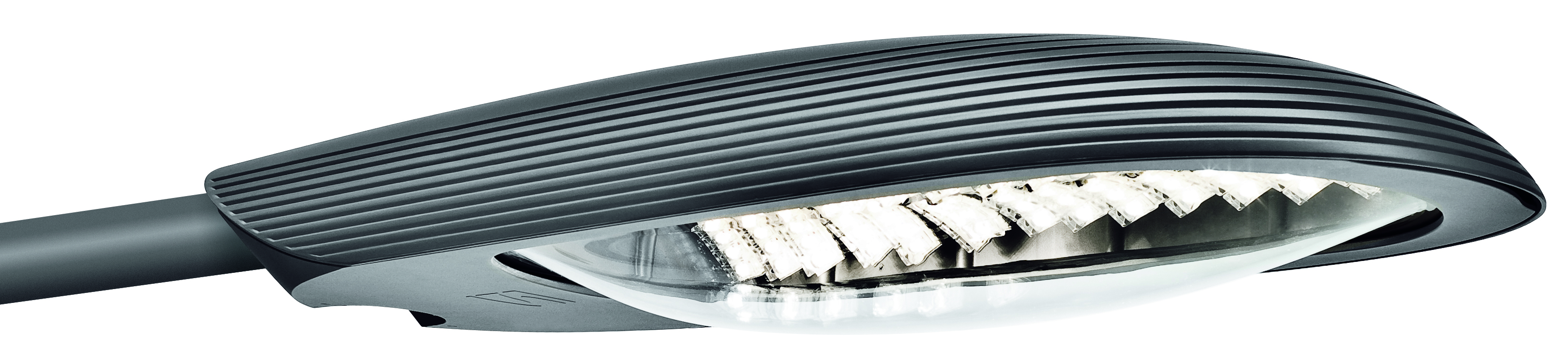

L'apparecchio Senso è proposto in due taglie: il Senso 1 può integrare fino a 62 LED, mentre il Senso 2 può integrarne fino a 96.Questa nuova gamma è caratterizzata da un'elevata performance fotometrica e dalla possibilità di scegliere tra un numero potenzialmente illimitato di distribuzioni fotometriche, grazie al sistema OrientoFlex®. Questa flessibilità consente di utilizzare il prodotto in ogni applicazione di illuminazione urbana e stradale.

CARATTERISTICHE APPARECCHIO

Ermeticità blocco ottico:	IP 66 LEDSafe® (*)
vano ausiliari:	IP 66 (*)
Resistenza agli urti (vetro):	IK 08 (**)
Tensione nominale:	230V 50Hz
Classe elettrica:	I o II (*)
Peso:	Senso 1: 10,5 kg Senso 2: 14kg
Altezza d'installazione:	Senso 1: 4-8m Senso 2: 8-10m

(*) secondo EN 60598
(**) secondo EN 62262

Colore: AKZO 150 grigio chiaro sabbiato

VANTAGGI

• OrientoFlex®: fotometria ad alta efficienza regolabile in base all'applicazione, in accordo con le attuali istanze legate al risparmio energetico
• Luce bianca disponibile in bianco caldo a 3500 K o bianco neutro a 4250 K (in opzione)
• ThermiX® e LEDSafe®: mantenimento delle prestazioni nel tempo
• Manutenzione ridotta
• FutureProof: semplice sostituzione in loco del motore fotometrico e dell'alimentazione
• Materiali durevoli e riciclabili
• Protettore in vetro curvo autopulente e anti riflesso
• Marchio “La Luce Verde”
• Sistema di regolazione dell'intensità autonomo
• Compatibile con il sistema di telecontrollo OWLET (in opzione)
• Sensore di presenza (in opzione)

OPZIONI

• Altre colorazioni RAL o AKZO disponibili a richiesta;
• LED in bianco neutro 4250 K;
• Sistema di telecontrollo OWLET;
• Sensore di presenza;
• Cellula fotoelettrica;
• Sistema di fissaggio regolabile, orizzontale o verticale.

VERSIONI DISPONIBILI

• Vetro piano;
• Vetro standard;
• Senza sistema di regolazione dell'intensità.

ORIENTOFLEX®, UN MOTORE FOTOMETRICO INNOVATIVO

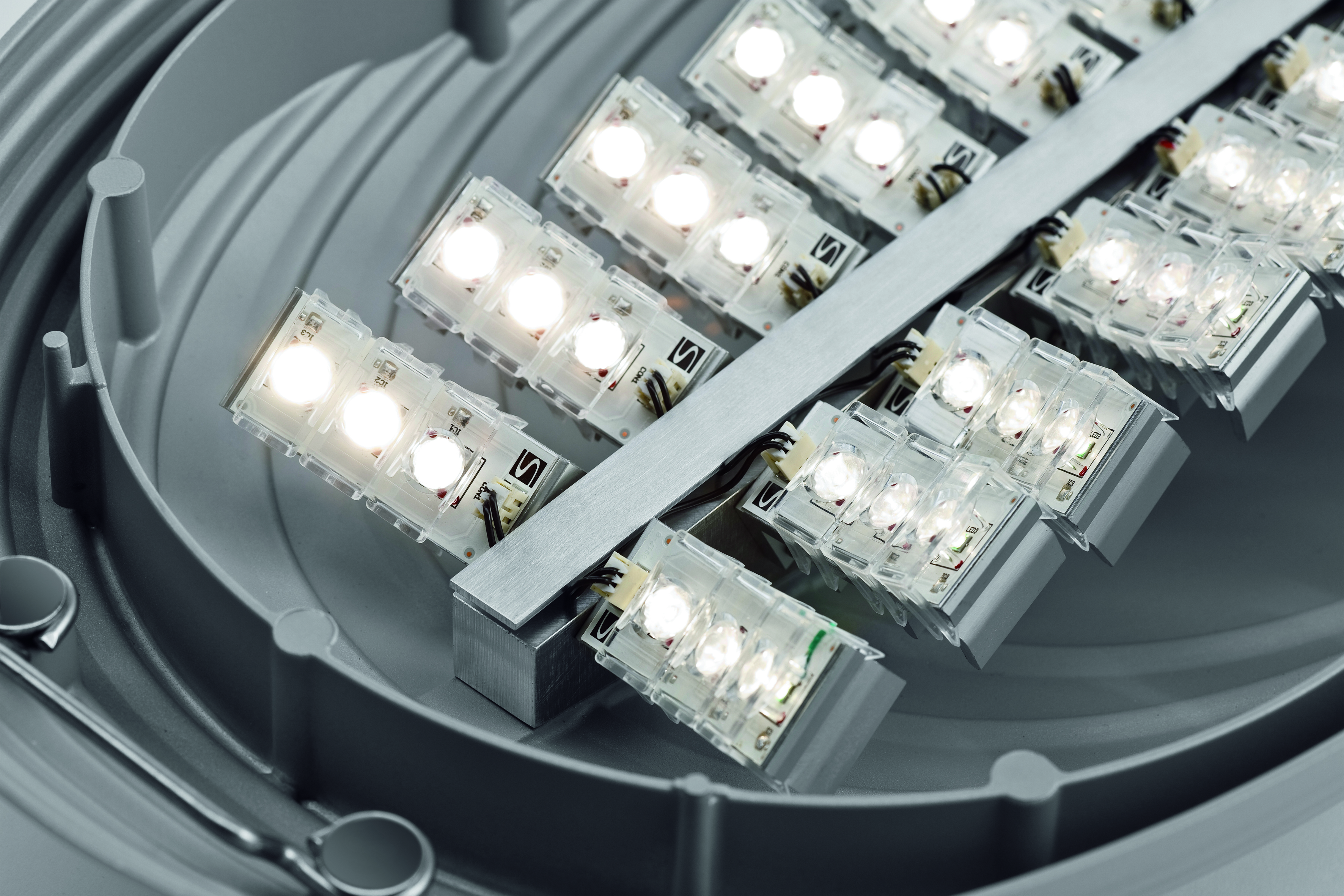

Gli apparecchi Senso sono equipaggiati con il motore fotometrico OrientoFlex®, basato sull'orientamento preciso dei LED, dotati di lenti specificamente selezionate. Questo sistema permette inoltre di modificare l'orientamento e il numero dei LED, in base al livello di illuminazione e alla distribuzione fotometrica richiesti. I LED sono raggruppati in moduli lineari collegati a un asse centrale. Ogni modulo è orientato individualmente per determinare la distribuzione fotometrica desiderata. La flessibilità del sistema fa di Senso uno strumento ideale per soddisfare al meglio le esigenze peculiari di ogni progetto. Permette di rispondere a specifici requisiti di illuminazione, in particolare quando si debba tener conto dell'illuminazione delle zone contigue, riducendo fenomeni disturbanti quali l'abbagliamento.

ThermiX®: GESTIONE TERMICA

Abbiamo sviluppato il sistema ThermiX® allo scopo di ottimizzare i molteplici parametri coinvolti nel controllo termico del LED:

• La compartimentazione termica tra il LED e gli ausiliari elettronici
• La dissipazione per conduzione diretta, per ridurre al minimo il percorso fra la fonte di calore e l'esterno
• Il design ottimizzato della superficie di dissipazione esterna
• I circuiti stampati sui quali sono fissati e collegati i LED (PCB), dotati di un sensore di temperatura che consente di evitare qualsiasi tipo di surriscaldamento accidentale

Il sistema ThermiX® è la soluzione ideale per mantenere l'80% del flusso luminoso iniziale per almeno 60.000 ore di utilizzo, fino ad una temperatura ambiente massima di 35°C.

LEDSafe® E VETRI SPECIALI

Per garantire la massima affidabilità dei nostri apparecchi a LED, abbiamo sviluppato il sistema LEDSafe®. Analogamente al Sealsafe®, ormai riconosciuto come un capo saldo nell'illuminazione pubblica a tecnologia tradizionale, il sistema LEDSafe® si basa su un motore fotometrico completamente sigillato. Racchiusi da un protettore in vetro, i LED non entrano in contatto con l'ambiente circostante e sono quindi protetti dai danni che potrebbero causare acqua e polvere. Il protettore in vetro assicura il mantenimento delle prestazioni dei LED e delle lenti nel tempo, è autopulente, e trattato con un rivestimento anti riflesso che incrementa la prestazione illuminotecnica del 10% rispetto a un protettore in vetro non trattato.

ALIMENTATORI INTELLIGENTI

Gli apparecchi Senso 1 e 2 sono equipaggiati con alimentatori a corrente costante che assicurano un'efficienza del 90% e rispettano gli standard SELV (Self Extra Low Voltage). La corrente di alimentazione è mantenuta a un massimo di 350mA per garantire la massima efficienza dei LED e la massima durata di vita degli ausiliari. L'alimentatore offre anche una maggiore protezione contro improvvise cadute di tensione. Ogni apparecchio è dotato di un sensore di temperatura che riduce la corrente al 70% se la temperatura supera il massimo consentito - per esempio, quando l'apparecchio viene acceso di giorno durante la manutenzione o quando viene testato ad alte temperature. Un dispositivo 1-10 V permette di integrare un sistema di regolazione per un ottimale consumo energetico.

FUTUREPROOF

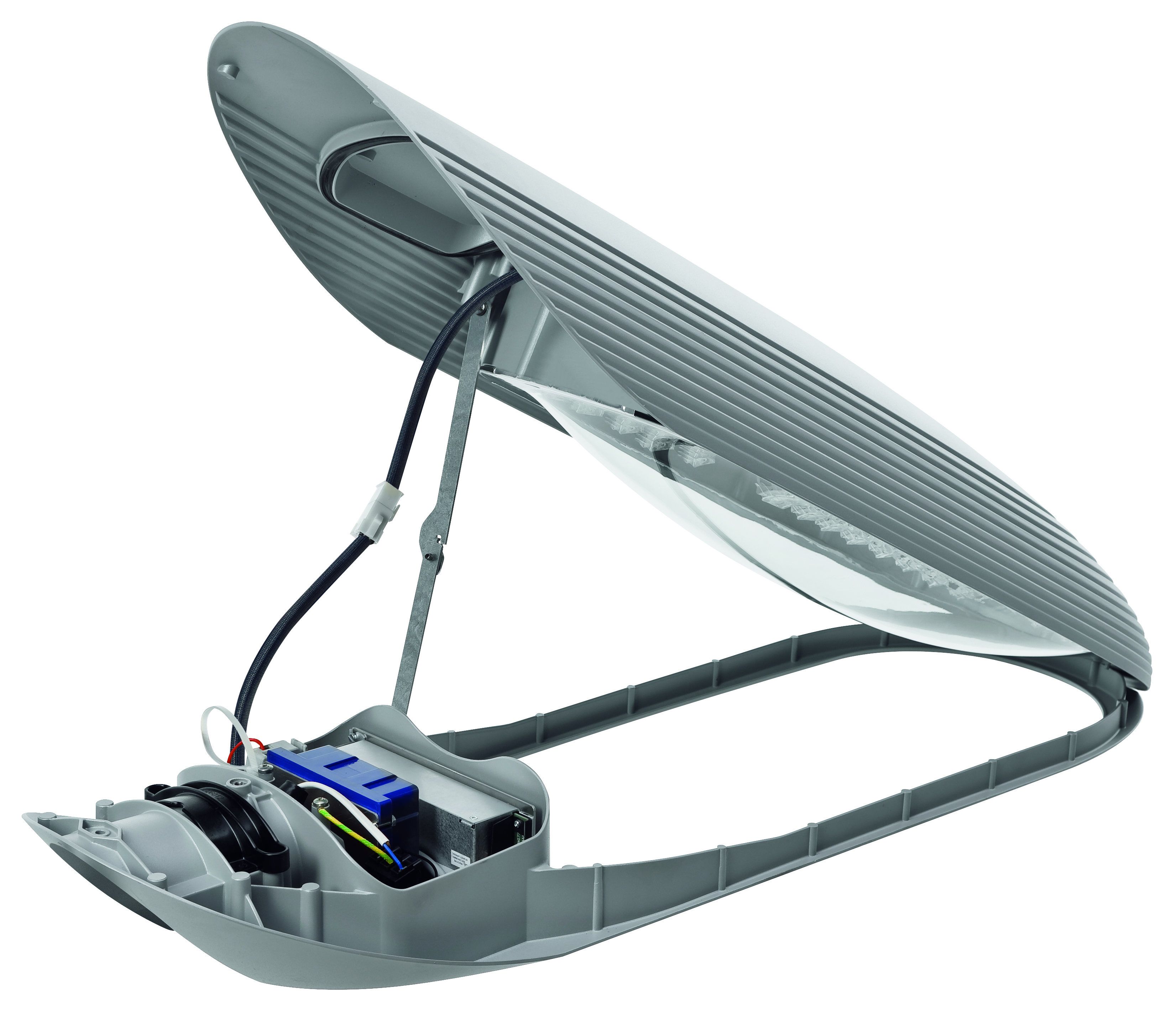

Gli apparecchi Senso sono progettati per incorporare il sistema FutureProof. Il motore fotometrico e gli ausiliari possono essere sostituiti in loco al termine della durata di vita, per poter beneficiare dei futuri sviluppi legati a questa tecnologia.

RISPARMIO ENERGETICO

Gli apparecchi Senso hanno dato prova di notevoli prestazioni fotometriche. Per esempio, con Senso 1 (62 LED) usato su una strada di larghezza pari a 7m per una classe illuminotecnica ME4, secondo la UNI EN 13201-2, la potenza installata per raggiungere il livello di luminanza richiesto di 0.75 cd/m2 è inferiore a 0.6 W per m² di carreggiata e per cd/m² richieste, il tutto tenendo conto anche del fattore di deprezzamento, sia per i LED, sia per l'apparecchio. Per un'accensione di 4000 ore all'anno, ipotizzando un tratto di strada di 100m di lunghezza, ciò si traduce in un consumo energetico inferiore a 3.2 kWh al giorno, e in una produzione di CO2 inferiore a 1.5 kg al giorno (secondo il valore medio europeo di 0.46 kg CO2/kWh).
La flessibilità del motore fotometrico OrientoFlex® inoltre permette di fare capo a molteplici distribuzioni luminose, per rispondere al meglio alle esigenze progettuali. In più, la possibilità di modificare il numero dei LED consente di adeguare con precisione la potenza nominale dell'apparecchio alle caratteristiche dello spazio da illuminare. Per ogni singolo progetto, il nostro staff è a vostra disposizione per consigliarvi le soluzioni più idonee sia con i LED, sia con sorgenti tradizionali. Nel delineare in dettaglio le specifiche caratteristiche del progetto, la giusta soluzione emerge, tenendo sempre in considerazione esigenze e vincoli specifici.

REGOLAZIONE D'INTENSITÀ PER MAGGIORI RISPARMI

Gli apparecchi Senso sono dotati di un sistema autonomo di regolazione d'intensità, che rappresenta il modo migliore per ridurre il consumo energetico fino al 30%. La programmazione si articola su 5 diversi livelli di intensità, gestiti ogni giorno automaticamente in base alla durata variabile delle notti. Contrariamente alle sorgenti tradizionali, l'intensità dei LED può essere diminuita fino a livelli molto bassi senza compromettere la stabilità della temperatura di colore della luce e dell'indice di resa cromatica, e senza diminuire l'efficienza. Il flusso luminoso e la potenza assorbita, infatti, diminuiscono in maniera direttamente proporzionale.

MEMPHIS, IL RIFLETTOMETRO PORTATILE

Grazie al riflettometro per manti stradali Memphis, è possibile determinare con precisione la quantità di luce necessaria per ottenere la “giusta illuminazione” nell'area desiderata. Memphis permette di effettuare molteplici misurazioni delle caratteristiche di riflessione della carreggiata in loco, senza causare danni al manto stradale. L'uso del Memphis abbinato al sistema OrientoFlex®, consente di determinare con certezza il numero e l'orientamento dei LED ideali per
produrre la distribuzione fotometrica più adeguata. In questo modo, è possibile condurre un rigoroso dimensionamento dell'impianto assicurando un consumo energetico razionale e controllato.

TELECONTROLLO PER IL MASSIMO RISPARMIO (IN OPZIONE)

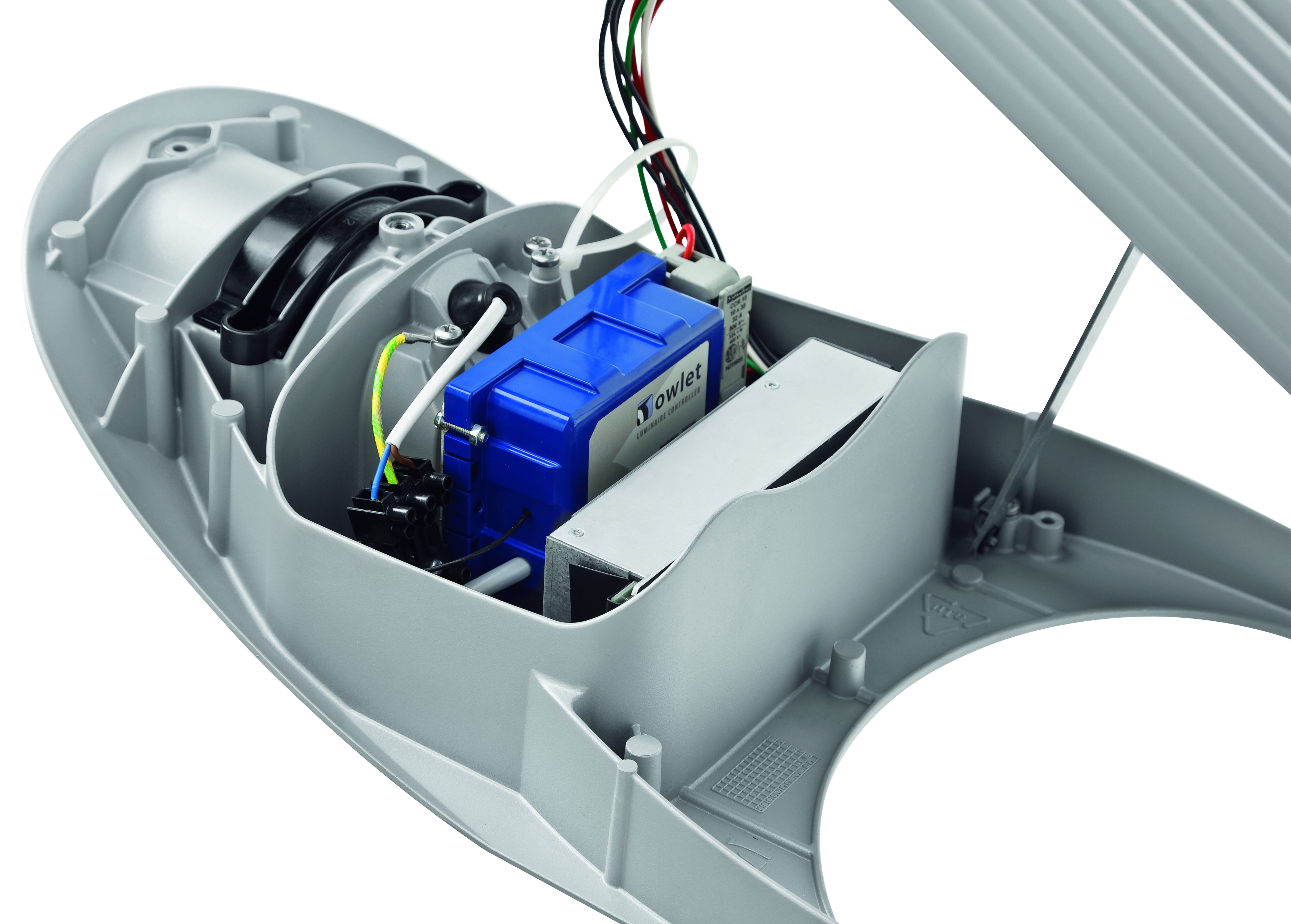

Gli apparecchi Senso possono anche integrare il sistema di telecontrollo OWLET. Questo sistema open-source di comunicazione bidirezionale è basato sul protocollo a radio frequenza ZigBee e offre numerosi vantaggi:

• Totale flessibilità nel controllo dei livelli di illuminazione e degli intervalli di tempo
• Diagnostica in tempo reale dello stato dell'apparecchio
• Misurazione accurata del consumo energetico
• Regolazione della potenza assorbita: Potenza Nominale Virtuale (Virtual Nominal Power, VNP)
• Autocompensazione del decadimento di flusso nel tempo: Flusso Costante (Constant Lumen Output, CLO)
• È indipendente dalla rete di alimentazione

SENSORE DI PRESENZA (IN OPZIONE)

Un sensore di presenza e di movimento può rappresentare un utile strumento aggiuntivo in contesto urbano per un uso dell'energia ancora più razionale.
